標準型

標準型

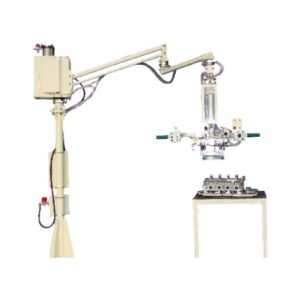

T-Armは、お客様の作業環境に合わせて、様々なアプリケーションをご用意させていただきます。

・オーバーハングが必要な工程
・吊り下げ式が取付できない場所
・作業場所を時々変えたい

このようなお困りを解決できる「T-Arm」
標準仕様では、先端部はフックとなります。自立式、移動式などの固定器具はオプションとなります。

さらに「T-Arm」にはオートバランス機能が標準装備。製品の重さが変わっても、色々な設定は不要です。
エアー制御になり電気制御は使っていませんので、メンテナンスにも手間がかかりません。

【徹底した安全設計】

・内部構造、部材の見直しにより、剛性を高めました。
・溶接の徹底した管理により、各部品の信頼性がアップしました。
・仕様部品を大幅に変更し、各部分の強度をアップしました。

※1.標準型及び軽量型は1PB式オートバランスが標準です。
※2.T-Arm標準型の耐荷重は0.55MPa時。軽量タイプは0.7MPa時。
※3.スライダーエースの吊り部素材は、ナイロンロープです。

※T-Arm Type 350以上のCADデータにつきましてはお問い合わせください。

図面データダウンロード

品番 タイプ 仕様 ダウンロード
T-Arm Type 40

標準 エアー駆動

耐荷重 40kg (0.5MPa時)
作業半径:2400mm(320°)
昇降ストローク:1,400mm

CAD パスワード取得

T-Arm Type 60

標準

耐荷重 60kg (0.5MPa時)
作業半径:2450mm(320°)
昇降ストローク:1,480mm

CAD パスワード取得

T-Arm Type 120

標準

耐荷重 120kg (0.5MPa時)
作業半径:2450mm(320°)
昇降ストローク:1,480mm

CAD パスワード取得

T-Arm Type 150

標準

耐荷重 150kg (0.5MPa時)
作業半径:2450mm(320°)
昇降ストローク:1,480mm

CAD パスワード取得

T-Arm Type 200

標準

耐荷重 200kg (0.5MPa時)
作業半径:2450mm(320°)
昇降ストローク:1,500mm

CAD パスワード取得

T-Arm Type 350

受注生産品

耐荷重 350kg (0.5MPa時)
作業半径:2700mm(320°)
昇降ストローク:1,500mm

T-Arm Type 450

受注生産品

耐荷重 450kg (0.5MPa時)
作業半径:2500mm(320°)
昇降ストローク:1,500mm

T-Arm 150 Servo

受注生産品

耐荷重 150kg Max
高さはステップ送りにてあらかじめ決めた高さになります。※昇降レバーでも動作できます。バランスの設定は必要ありません。

T-Arm Type 150BS

受注生産品

耐荷重 150kg

T-Arm Type 150BW

受注生産品

耐荷重 150kg

T-Arm Type 200BS

受注生産品

耐荷重 200kg

T-Arm Type 150BW

受注生産品

耐荷重 200kg

T-Arm Type 300BS

受注生産品

耐荷重 300kg

T-Arm Type 300BW

受注生産品

耐荷重 300kg

T-Arm Type 500B

受注生産品

耐荷重 500kg

T-Arm Type 750B

受注生産品

耐荷重 750kg

T-Arm Type 1000B

受注生産品

耐荷重 1000kg
