TSHタイプ
TSHタイプ

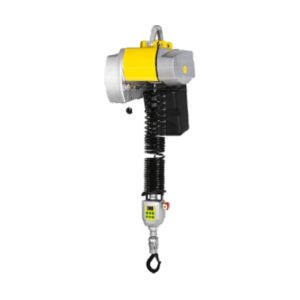

小型で軽量なボディを備えるバランサーです。
バランサー本体からチェーンにてフックを吊下げています。
ハンドルモードとバランスモードがあり、精度が必要な場合は微調整モードが搭載されています。
0.3mm、0.9mm、1.0mmのモードを選択でき、精度レベルの切替が可能です。
揚程は3mが標準で、2m~6ｍの選択が可能です。
| 型式 | 耐荷重 kg | 速度 m/min | モーター出力 kw | 標準揚程 m | モーター出力 質量kg | 電圧 v |
|---|---|---|---|---|---|---|
| TSH-125 |
125 |
0~21 |
0.75 |
2~6 |
24 |
単相200v |
| TSH-250 |
250 |
0~8.5 |
0.75 |
2~6 |
24 |
単相200v |
| TSH-490 |
490 |
0~6.4 |
0.75 |
2~6 |
24 |
単相200v |
上表のデータは50Hzを基に作成しています。質量はチェーンが3mの場合です。

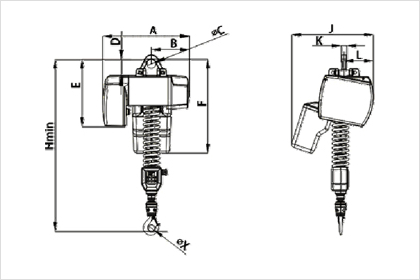

| 型式 | A | B | C | D | E | F | H | J | L | K | X |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSH-125 |
378 |
170 |
40 |
77 |
299 |
419 |
772 |
364 |
131 |
24 |
24 |
| TSH-250 |
378 |
170 |
40 |
77 |
299 |
425 |
772 |
364 |
131 |
24 |
24 |
| TSH-490 |
378 |
170 |
40 |
77 |
299 |
425 |
803 |
364 |
131 |
24 |
24 |
